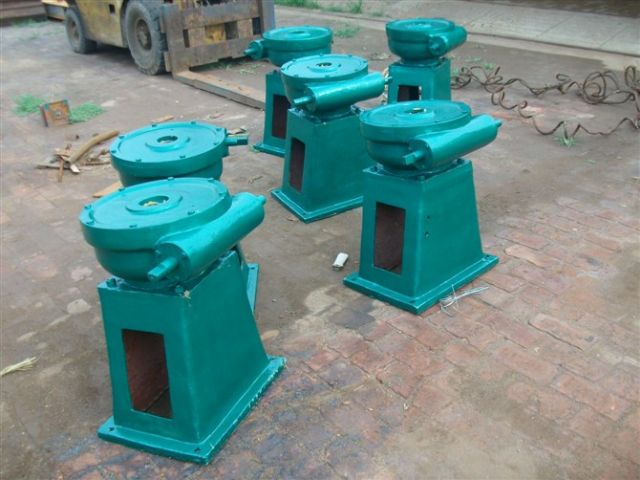

手摇螺杆启闭机
手摇螺杆启闭机
所属分类:螺杆启闭机
发布日期:2015-12-1
浏览:
咨询电话:0318-8831116
分享此产品:


手摇螺杆式启闭机
★适用于人力操作的平面闸门启闭机。
★具有自锁功能,闸门可停留在任何位置。
★配有防盗嘴和专用扳手,具有防盗水的功能。


手动螺杆启闭机又称为:"手摇螺杆启闭机",它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快,手摇启动。摇动轻巧,启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。

我厂手动螺杆式启闭机主要有:LQ手摇式螺杆启闭机(3T—100T)、LQ手电式螺杆启闭机(3T—100T)、LQ侧摇式螺杆启闭机(0.3T—5T)、LQ手推式螺杆启闭机(0.3T—2T)、LQ手扳式螺杆式启闭机(1.3T—2T)。该系列产品设计合理,操作简便,灵活,便于安装,平原山区有电无电均可使用,并具有防盗水功能,安全可靠。主要用于水力水电、市政建设、给水排水、水产养殖、农用水利建设等工程。

螺杆启闭机的安装步骤

1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。

2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。

3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。

6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。

螺杆启闭机调试方法及注意事项

1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。

2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。

3、对于启闭机的主令控制器调整,必须保证闸门升降到上、下限位时的误差不超过1cm。

4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。



手摇启闭机 又称为手动螺杆启闭机,它是一种采用于人力操作的平面闸门启闭机设备。它具有自锁功能,闸门可停留在任何位置。并且配有防盗嘴及专用扳手,具有防盗水功能.螺杆启闭机具有转向变速快,手摇启动。摇动轻巧,启闭灵活等优点。它的结构由机壳、机盖、支架、螺母、螺杆、大、小伞齿轮、压力轴承、手摇柄等组成。


  螺杆启闭机的安装步骤1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180o;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。

  2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。

  3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。

  4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。

  5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。

  6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。

  螺杆启闭机调试方法及注意事项1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并测出电流值。

  2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。

  3、对于启闭机的主令控制器调整,必须保证闸门升降到上、下限位时的误差不超过1cm。

  4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。
